Ống HDPE cho khu đô thị: Quy hoạch hạ tầng ngầm cáp điện, chiếu sáng và viễn thông đồng bộ

Tác giả: Stories | Cập nhật: 15/09/2026

Ống HDPE cho khu đô thị đang trở thành hạng mục bắt buộc phải tính đến ngay từ giai đoạn quy hoạch, khi các khu đô thị mới không thể tiếp tục đào lấp nhiều lần cho từng hệ thống điện, chiếu sáng và viễn thông. Câu trả lời trực tiếp là: nên bố trí một hào kỹ thuật dùng chung, trong đó mỗi hệ thống cáp (điện lực, chiếu sáng công cộng, viễn thông) đi trong tuyến ống HDPE riêng, có ống dự phòng cho giai đoạn phát triển sau, thay vì để từng đơn vị tự đào tuyến của mình. Cách làm này giúp chủ đầu tư và đơn vị tư vấn thiết kế kiểm soát được chi phí đào lắp qua từng giai đoạn, đồng thời tránh tình trạng đào lại vỉa hè, lòng đường mới hoàn thiện chỉ vài tháng.

Vì sao khu đô thị mới nên dùng chung một tuyến ống HDPE cho nhiều hệ thống cáp?

Một khu đô thị mới thường có ít nhất ba đơn vị cần đi cáp ngầm dưới cùng một tuyến vỉa hè: điện lực, chiếu sáng công cộng và viễn thông. Nếu mỗi đơn vị tự đào tuyến riêng theo tiến độ của mình, mặt đường và vỉa hè sẽ bị đào lên nhiều lần trong vài năm đầu vận hành, gây phát sinh chi phí hoàn trả mặt bằng và ảnh hưởng đến cư dân đã vào ở. Đây là lý do nhiều đồ án quy hoạch hạ tầng kỹ thuật hiện nay yêu cầu bố trí hào kỹ thuật hoặc tuyến ống ngầm dùng chung ngay từ bước thiết kế cơ sở.

Về bản chất, ống HDPE cho khu đô thị đóng vai trò là lớp bảo vệ cơ học và phân tách vật lý giữa các loại cáp, giúp mỗi hệ thống có đường đi riêng trong cùng một hào đào, không cần đào hào mới khi một đơn vị khác triển khai sau. Với đặc tính nhẹ, dẻo, dễ uốn theo tuyến và chống chịu tốt trong môi trường chôn ngầm, ống nhựa xoắn HDPE phù hợp để làm hạ tầng ngầm dùng chung hơn so với việc mỗi đơn vị tự dùng ống thép hoặc đào rãnh riêng lẻ. Với chủ đầu tư, lợi ích rõ nhất là kiểm soát được chi phí đào lắp theo từng giai đoạn phát triển dự án, thay vì phải xử lý phát sinh mỗi khi có thêm hệ thống mới đấu nối vào khu đô thị.

Cấu tạo ống HDPE và nguyên lý bố trí trong tuyến ngầm dùng chung

Trước khi bàn đến cách bố trí tuyến ngầm, bạn cần hiểu rõ cấu tạo của loại ống đang được dùng phổ biến cho hạng mục này, cũng như nguyên lý sắp xếp nhiều tuyến ống trong cùng một hào kỹ thuật. Hai phần dưới đây sẽ làm rõ từng khía cạnh, giúp bạn hình dung được vì sao cách bố trí lại ảnh hưởng trực tiếp đến chi phí và khả năng mở rộng sau này.

Cấu tạo ống nhựa xoắn HDPE

Ống nhựa xoắn HDPE được sản xuất từ nhựa HDPE (High Density Polyethylene – nhựa polyethylene tỷ trọng cao), tạo hình theo kết cấu gân xoắn dọc thân ống. Kết cấu gân xoắn này giúp ống có độ bền cơ học tốt hơn so với ống thành trơn cùng độ dày vật liệu, đồng thời vẫn giữ được độ dẻo cần thiết để uốn theo tuyến đào mà không cần nhiều phụ kiện co nối phức tạp. Ống được sản xuất với nhiều quy cách đường kính khác nhau như 32/25, 40/30, 50/40, 65/50, 85/65, 90/70, 105/80, 110/90, 130/100, 160/125, cho phép chủ đầu tư và nhà thầu lựa chọn size phù hợp với từng loại cáp cần luồn, từ cáp chiếu sáng tiết diện nhỏ đến cáp trung thế, cao thế có đường kính lớn hơn.

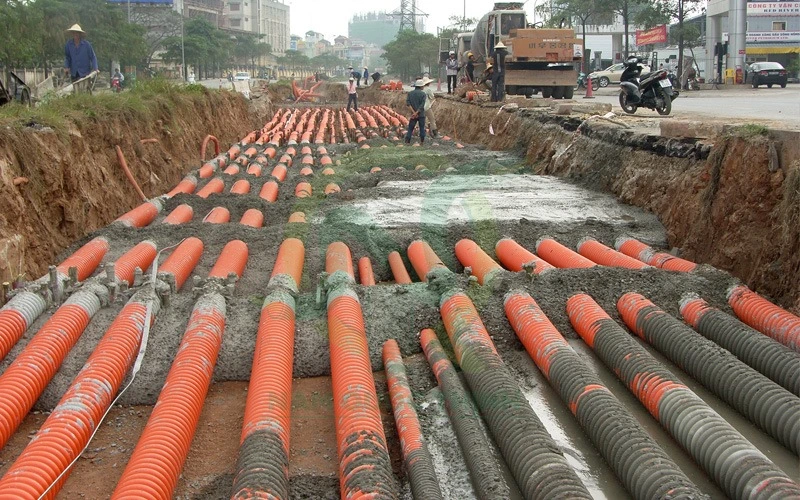

Nguyên lý bố trí nhiều tuyến ống trong một hào kỹ thuật

Khi quy hoạch hào kỹ thuật dùng chung, nguyên tắc cơ bản là mỗi hệ thống cáp (điện lực, chiếu sáng, viễn thông) đi trong tuyến ống riêng, không luồn chung nhiều loại cáp khác nhóm vào cùng một ống. Việc tách riêng này giúp đơn vị quản lý dễ xác định, dễ bảo trì và tránh rủi ro can thiệp nhầm giữa các hệ thống khi sửa chữa. Khoảng cách bố trí giữa các tuyến ống, đặc biệt là khoảng cách giữa tuyến điện lực và tuyến viễn thông, cần tuân theo quy định phối hợp hạ tầng ngầm hiện hành của từng địa phương và hồ sơ thiết kế được duyệt.. Đây là thông số mà đơn vị tư vấn thiết kế cần đối chiếu riêng cho từng dự án.

Ứng dụng của ống HDPE trong hạ tầng ngầm khu đô thị

Trong một khu đô thị mới, ống nhựa xoắn HDPE không chỉ dùng cho một loại cáp mà thường xuất hiện ở nhiều hạng mục khác nhau, tùy vào vị trí và loại hệ thống cần bảo vệ. Nắm được các ứng dụng cụ thể sẽ giúp bạn hình dung rõ hơn cách phân bổ tuyến ống khi lập bản vẽ thiết kế hạ tầng ngầm.

Với hệ thống điện, ống HDPE được dùng để luồn cáp điện ngầm ở cả ba cấp: cáp hạ thế cấp điện sinh hoạt cho từng lô căn hộ, cáp trung thế nối từ trạm biến áp khu vực đến các tủ phân phối, và trong một số trường hợp là cáp cao thế nếu khu đô thị có trạm biến áp riêng công suất lớn.

Với hệ thống chiếu sáng công cộng, ống HDPE bảo vệ tuyến cáp nối từ tủ điều khiển đến từng cột đèn dọc trục đường nội bộ, công viên và khu vực công cộng.

Với viễn thông, ống được dùng để luồn cáp quang và cáp viễn thông kết nối từng tòa nhà, từng cụm dân cư về trạm tổng, đảm bảo tín hiệu internet và truyền hình được cấp ổn định mà không phải đào lại vỉa hè mỗi khi có nhà mạng mới triển khai.

Ngoài ra, các phụ kiện đi kèm như măng sông nối ống HDPE, đầu bịt ống HDPE hay nút loe ống HDPE cũng thường được sử dụng tại các điểm nối, điểm chuyển hướng hoặc đầu tuyến để đảm bảo kín khít, hạn chế đất cát lọt vào lòng ống trong quá trình thi công.

Hướng dẫn quy hoạch tuyến ống HDPE dùng chung cho khu đô thị

Sau khi đã hiểu cấu tạo và ứng dụng, bước tiếp theo là quy hoạch cụ thể tuyến ống ngay từ giai đoạn thiết kế cơ sở. Dưới đây là trình tự tham khảo mà đơn vị tư vấn thiết kế và ban quản lý dự án có thể áp dụng khi làm việc với các đơn vị điện lực, chiếu sáng và viễn thông trong cùng một dự án.

Bước 1: Xác định số lượng và loại cáp cần đi trong từng giai đoạn dự án

Trước khi chọn size ống, cần làm việc với từng đơn vị (điện lực, chiếu sáng, viễn thông) để xác định số lượng tuyến cáp dự kiến cho giai đoạn 1, và ước tính thêm nhu cầu mở rộng ở các giai đoạn sau khi khu đô thị lấp đầy dân cư. Nhiều dự án chỉ tính đủ cho giai đoạn đầu mà bỏ qua phần mở rộng, dẫn đến phải đào lại tuyến khi dân số tăng và nhu cầu tải điện, viễn thông tăng theo. Bước này nên được thực hiện sớm, ngay khi lập quy hoạch chi tiết 1/500, để tránh phải điều chỉnh thiết kế hạ tầng ngầm khi đã thi công phần thô.

Bước 2: Chọn size ống HDPE phù hợp với từng nhóm cáp

Sau khi có số lượng và loại cáp, đơn vị thiết kế đối chiếu với catalogue kỹ thuật của cáp (đường kính ngoài, số lõi) để chọn size ống HDPE tương ứng, đảm bảo tỷ lệ lấp đầy trong lòng ống ở mức phù hợp, không quá chật gây khó khăn khi kéo cáp và cũng không quá dư thừa gây lãng phí vật tư. Với các dự án cần luồn nhiều lõi cáp trong cùng một tuyến, có thể cân nhắc dùng ống HDPE COD 3 lõi, COD 4 lõi, COD 5 lõi, COD 6 lõi hoặc COD đa lõi theo yêu cầu, giúp giảm số lượng ống đơn lẻ cần thi công riêng. Việc chọn đúng size ngay từ đầu quan trọng hơn nhiều so với việc cố gắng tiết kiệm vài mét ống rồi phải xử lý phát sinh khi thi công thực tế.

Bước 3: Bố trí mặt bằng hào kỹ thuật và khoảng cách giữa các tuyến

Ở bước này, đơn vị tư vấn thiết kế cần thể hiện rõ trên bản vẽ mặt cắt ngang: vị trí từng tuyến ống (điện lực, chiếu sáng, viễn thông) trong hào kỹ thuật, khoảng cách giữa các tuyến, và độ sâu chôn ống theo từng vị trí như vỉa hè, lòng đường hay khu vực giao cắt. Đây là phần cần đối chiếu kỹ với quy chuẩn hạ tầng kỹ thuật đô thị hiện hành và hồ sơ thiết kế được cơ quan quản lý phê duyệt cho từng dự án cụ thể, vì độ sâu và khoảng cách yêu cầu có thể khác nhau tùy địa phương và cấp điện áp. Bạn có thể tham khảo thêm các dự án hạ tầng ngầm đã được triển khai thực tế để hình dung cách bố trí mặt bằng phù hợp với quy mô dự án của mình.

Bước 4: Bố trí ống dự phòng cho các giai đoạn phát triển tiếp theo

Ngoài số lượng ống dùng ngay cho giai đoạn 1, nên bố trí thêm một số ống trống dự phòng trong cùng hào kỹ thuật, để khi khu đô thị bước sang giai đoạn 2, giai đoạn 3 hoặc có thêm nhà mạng viễn thông mới, đơn vị thi công có thể luồn cáp qua ống có sẵn thay vì phải đào lại toàn bộ tuyến. Tỷ lệ dự phòng cụ thể nên được tính toán riêng theo quy mô dân số và kế hoạch mở rộng của từng dự án, vì đây là thông số cần thống nhất giữa chủ đầu tư và đơn vị tư vấn thiết kế ngay từ đầu.

Đến đây, nếu bạn đã hình dung được cách bố trí tuyến ống nhưng còn phân vân về khối lượng vật tư cho từng hạng mục, có thể gửi thông số dự án để được hỗ trợ tính toán cụ thể hơn.

Những sai lầm thường gặp khi quy hoạch tuyến ống HDPE cho khu đô thị

Một số sai lầm lặp lại ở nhiều dự án khiến chi phí đào lắp tăng lên đáng kể so với dự tính ban đầu, dù ban đầu phương án thiết kế đã được duyệt. Nắm được các lỗi này giúp ban quản lý dự án rà soát lại hồ sơ thiết kế trước khi triển khai thi công thực tế, tránh phải điều chỉnh khi công trình đã đào xong hào kỹ thuật.

Sai lầm phổ biến nhất là chỉ tính đủ số lượng ống cho nhu cầu trước mắt mà không dự phòng cho giai đoạn mở rộng, dẫn đến phải đào lại toàn bộ tuyến chỉ sau 1-2 năm khi dân số khu đô thị tăng lên.

Sai lầm thứ hai là luồn chung nhiều loại cáp khác nhóm (ví dụ cáp điện và cáp viễn thông) vào cùng một ống để tiết kiệm vật tư ban đầu, gây khó khăn khi cần bảo trì hoặc thay thế riêng từng hệ thống sau này, đồng thời có thể vi phạm quy định khoảng cách an toàn giữa các loại cáp.

Sai lầm thứ ba là bỏ qua việc xác nhận độ sâu chôn ống và khoảng cách giữa các tuyến với quy chuẩn hiện hành của địa phương, khiến hồ sơ thiết kế bị yêu cầu chỉnh sửa trong quá trình thẩm định, làm chậm tiến độ cấp phép thi công.

Ngoài ra, cần lưu ý an toàn khi thi công gần các tuyến cáp điện đang vận hành. Việc đào, luồn ống tại khu vực có cáp điện hiện hữu cần có đơn vị kỹ thuật chuyên môn giám sát, không tự ý thi công khi chưa xác định chính xác vị trí tuyến cáp cũ.

Giải đáp thắc mắc về quy hoạch ống HDPE cho khu đô thị

Dưới đây là một số câu hỏi mà ban quản lý dự án và đơn vị tư vấn thiết kế thường đặt ra khi làm việc với hạng mục hạ tầng ngầm dùng chung này.

Ống HDPE có bắt buộc phải dùng chung cho cả điện, chiếu sáng và viễn thông không?

Không có quy định bắt buộc tuyệt đối rằng mọi dự án phải dùng chung một hào kỹ thuật cho cả ba hệ thống, nhưng đây là phương án được khuyến khích áp dụng trong các đồ án quy hoạch hạ tầng kỹ thuật đô thị hiện nay, vì giúp tiết kiệm diện tích đào và giảm số lần can thiệp vào mặt đường, vỉa hè sau khi hoàn thiện. Việc có áp dụng hay không còn phụ thuộc vào quy mô dự án, mặt bằng thực tế và sự phối hợp giữa các đơn vị điện lực, viễn thông, chiếu sáng công cộng tại địa phương. Với các khu đô thị quy mô lớn, phương án dùng chung thường mang lại lợi ích rõ rệt hơn so với khu vực nhỏ lẻ chỉ có vài hệ thống đơn giản.

Nên chọn size ống HDPE nào cho tuyến cáp chiếu sáng công cộng trong khu đô thị?

Size ống cho tuyến cáp chiếu sáng công cộng cần được chọn dựa trên tiết diện và số lượng cáp thực tế nối từ tủ điều khiển đến từng cột đèn, không có một size cố định áp dụng chung cho mọi dự án. Đơn vị thiết kế cần đối chiếu đường kính ngoài của cáp chiếu sáng dự kiến sử dụng với bảng quy cách ống hiện có (từ 32/25 đến 320/250) để chọn size vừa đủ, đảm bảo tỷ lệ lấp đầy hợp lý khi kéo cáp. Việc chọn size quá nhỏ so với cáp thực tế sẽ gây khó khăn khi thi công kéo cáp, trong khi chọn quá lớn lại làm tăng chi phí vật tư không cần thiết.

Độ sâu chôn ống HDPE cho tuyến cáp trong khu đô thị là bao nhiêu?

Độ sâu chôn ống thay đổi tùy theo vị trí lắp đặt (vỉa hè, lòng đường, khu vực giao cắt) và cấp điện áp của tuyến cáp đi trong ống, cần được xác định theo hồ sơ thiết kế và quy chuẩn hạ tầng kỹ thuật áp dụng cho từng dự án cụ thể. Đây là thông số mà đơn vị tư vấn thiết kế cần đối chiếu trực tiếp với quy chuẩn hiện hành và điều kiện thực tế của khu đất trước khi đưa vào bản vẽ thi công. Không nên áp dụng một con số chung cho mọi vị trí trong dự án.

Nếu bạn cần thêm thông tin để hoàn thiện phần thuyết minh kỹ thuật cho hồ sơ thiết kế, có thể tham khảo thêm các dự án hạ tầng ngầm đã triển khai để đối chiếu cách trình bày phù hợp.

Bước tiếp theo khi lập phương án ống HDPE dùng chung cho khu đô thị của bạn

Quy hoạch tuyến ống HDPE dùng chung cho điện, chiếu sáng và viễn thông ngay từ đầu là cách hiệu quả để tránh tình trạng đào lại vỉa hè, lòng đường nhiều lần khi khu đô thị bước qua từng giai đoạn phát triển, đúng như các nội dung đã trình bày ở trên về cách bố trí hào kỹ thuật và chọn size ống theo từng nhóm cáp. Nếu dự án của bạn đang ở giai đoạn lập quy hoạch chi tiết hoặc thiết kế cơ sở, nên làm việc sớm với các đơn vị điện lực, viễn thông và chiếu sáng công cộng để thống nhất số lượng tuyến cáp và tỷ lệ dự phòng trước khi chốt bản vẽ mặt cắt hào kỹ thuật.

Bạn có thể gửi bản vẽ mặt bằng hoặc thông số sơ bộ của dự án qua Zalo 0904888186 để được hỗ trợ rà soát phương án bố trí tuyến ống trước khi triển khai thi công.
