Ống HDPE cho chiếu sáng: Chọn đúng loại luồn cáp cho hệ thống đèn đường và đèn công cộng

Rất nhiều đơn vị thi công điện chiếu sáng vẫn quen dùng ống luồn cáp theo kinh nghiệm cũ, trong khi hệ thống đèn đường, đèn công viên hay đèn khu dân cư có đặc thù riêng: tuyến cáp trải dài, nhiều điểm rẽ nhánh vào từng trụ đèn, và phải chôn ngầm dưới vỉa hè hoặc dải phân cách chịu tải giao thông. Ống HDPE cho chiếu sáng chính là giải pháp để luồn và bảo vệ cáp điện trong các tuyến đèn công cộng, nhờ khả năng uốn dẻo theo địa hình và chống chịu tốt trong môi trường chôn ngầm. Bài viết này tổng hợp cách chọn đường kính ống, độ sâu chôn tham khảo và cách bố trí tuyến ống từ tủ điều khiển đến từng trụ đèn, dành riêng cho đơn vị chiếu sáng công cộng và nhà thầu điện đang triển khai dự án.

Bạn thấy thông tin trên chưa đủ để lên bản vẽ thi công? Có thể gửi mô tả tuyến đèn để được hỗ trợ tư vấn thêm về cách chọn size ống phù hợp.

Ống HDPE cho chiếu sáng là gì và dùng khi nào?

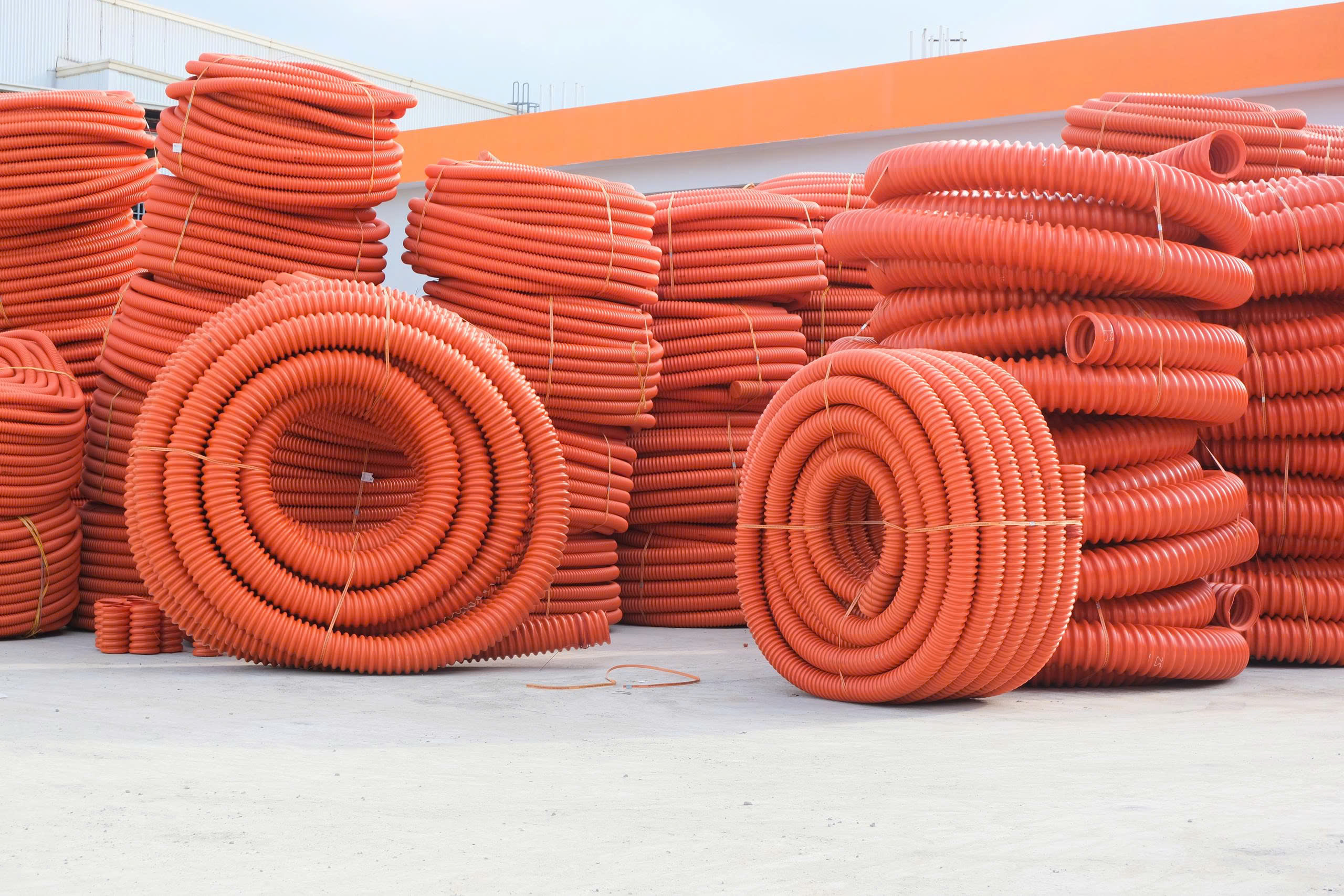

Ống HDPE cho chiếu sáng là ống nhựa xoắn HDPE (High Density Polyethylene) được dùng để luồn và bảo vệ cáp điện cấp nguồn cho hệ thống đèn đường, đèn công viên, đèn khu dân cư. Khác với các tuyến cáp điện lực trung/cao thế đi qua trạm biến áp, tuyến cáp chiếu sáng công cộng thường có công suất tải nhỏ hơn, nhưng lại trải dài theo tuyến đường và có rất nhiều điểm rẽ nhánh vào từng trụ đèn – đây là điểm khác biệt quan trọng khi thiết kế tuyến ống so với các công trình luồn cáp điện lực thông thường. Ống được chôn ngầm dọc vỉa hè hoặc dải phân cách, kéo dài từ tủ điều khiển chiếu sáng đến từng cột đèn, giúp bảo vệ cáp khỏi tác động cơ học, độ ẩm và va đập trong quá trình vận hành lâu dài.

Nhờ kết cấu gân xoắn, ống có khả năng chịu nén tốt hơn ống trơn cùng độ dày vật liệu, đồng thời vẫn giữ được độ dẻo cần thiết để uốn theo các góc cua của tuyến đường hoặc lối đi công viên. Đây là lý do ống HDPE gân xoắn được ưu tiên sử dụng cho các tuyến chiếu sáng công cộng thay vì ống cứng PVC thông thường.

Cấu tạo và đặc điểm kỹ thuật của ống HDPE luồn cáp chiếu sáng

Trước khi chọn size ống cho một dự án cụ thể, đội thi công cần nắm rõ cấu tạo cơ bản của loại ống này để hiểu vì sao nó phù hợp với môi trường chôn ngầm ngoài trời. Phần dưới đây trình bày các quy cách phổ biến và những yếu tố kỹ thuật cần lưu ý khi lựa chọn.

Quy cách đường kính phổ biến

Ống nhựa xoắn HDPE hiện có nhiều quy cách đường kính như 32/25, 40/30, 50/40, 65/50, 85/65, 90/70, 105/80, 110/90, 130/100, 160/125 (đơn vị mm, ký hiệu đường kính ngoài/đường kính trong). Với hệ thống chiếu sáng công cộng, tuyến nhánh vào từng trụ đèn thường dùng size nhỏ như 32/25 hoặc 40/30, trong khi tuyến trục chính nối nhiều trụ đèn về tủ điều khiển có thể cần size lớn hơn tùy số lượng và tiết diện cáp đi chung. Việc có nhiều quy cách để lựa chọn giúp đơn vị thi công dễ dàng bố trí tuyến ống phù hợp với từng đoạn cáp, tránh lãng phí vật tư khi dùng chung một size cho toàn tuyến.

Để biết chi tiết về bảng tra size ống khuyến nghị theo tiết diện/đường kính cáp chiếu sáng cụ thể, vui lòng gọi hotline hoặc nhắn Zalo 0904888186 để được tư vấn cụ thể cho công trình/nhu cầu của bạn. Để chọn đúng size cho từng đoạn tuyến, nhà thầu nên đối chiếu đường kính ngoài của cáp thực tế sử dụng với size ống, đảm bảo tỷ lệ lấp đầy phù hợp giúp việc kéo cáp và bảo trì sau này thuận lợi hơn.

Vật liệu và khả năng chịu tải

Ống được sản xuất từ HDPE – loại nhựa nhiệt dẻo có mật độ cao, mang lại độ bền cơ học và khả năng chống chịu môi trường tốt hơn nhiều loại nhựa thông thường. Kết cấu gân xoắn bên ngoài giúp ống tăng khả năng chịu lực nén khi bị đất, cát hoặc lớp bê tông vỉa hè đè lên phía trên, trong khi lòng ống bên trong vẫn giữ độ trơn nhất định để thuận tiện khi luồn và kéo cáp. Đây là yếu tố quan trọng với tuyến chiếu sáng công cộng, vì các đoạn ống dưới vỉa hè hoặc gần lòng đường vẫn phải chịu tải trọng gián tiếp từ người đi bộ, xe đẩy hoặc thiết bị thi công đi qua phía trên trong quá trình sử dụng.

Ứng dụng thực tế của ống HDPE trong hệ thống chiếu sáng công cộng

Không phải mọi vị trí trong một dự án chiếu sáng đều dùng chung một cách bố trí ống. Tùy vào loại công trình – đường phố, công viên hay khu dân cư – cách đi tuyến và yêu cầu bảo vệ cáp sẽ có sự khác biệt nhất định.

Đèn đường và trục giao thông chính

Với tuyến đèn đường, ống HDPE thường được chôn dọc vỉa hè hoặc dải phân cách, kéo dài liên tục từ tủ điều khiển đến các trụ đèn được bố trí cách nhau theo khoảng cách thiết kế. Khi tuyến đi qua các điểm giao cắt với lòng đường hoặc lối vào khu dân cư, ống cần được bảo vệ kỹ hơn để chịu được tải trọng từ xe cộ đi phía trên. Việc lựa chọn đúng size ống và có lớp bảo vệ bổ sung tại các điểm giao cắt giúp giảm rủi ro hư hỏng cáp trong quá trình vận hành lâu dài của tuyến đường.

Đèn công viên và khu vực đi bộ

Hệ thống chiếu sáng công viên thường có mật độ trụ đèn dày hơn, đi kèm nhiều loại đèn khác nhau như đèn trụ thấp cho lối đi, đèn cột cho đường dạo và đèn rọi cho cảnh quan cây xanh. Vì lối đi trong công viên thường nhỏ hơn đường phố và ít chịu tải trọng nặng, tuyến ống có thể dùng size nhỏ hơn tại các nhánh rẽ vào từng đèn, nhưng vẫn cần tính toán kỹ số lượng cáp đi chung trong một đoạn ống để không phải đào lại sau này.

Đèn khu dân cư

Ở khu dân cư, tuyến chiếu sáng thường ngắn hơn và ít điểm giao cắt phức tạp hơn so với đường phố lớn, nhưng lại có nhiều điểm đấu nối rẽ nhánh vào từng trụ đèn nằm rải rác dọc các tuyến đường nội bộ. Việc bố trí tuyến ống hợp lý ngay từ đầu giúp đơn vị quản lý dễ dàng mở rộng thêm trụ đèn khi khu dân cư phát triển thêm, mà không phải đào lại toàn bộ tuyến cáp cũ.

Hướng dẫn chọn và lắp đặt ống HDPE cho hệ thống đèn công cộng

Sau khi đã hiểu rõ đặc điểm và ứng dụng, phần quan trọng nhất với đội thi công là biết cách triển khai thực tế trên công trình. Dưới đây là các bước tham khảo khi lên phương án tuyến ống cho một dự án chiếu sáng công cộng.

Bước 1: Xác định sơ đồ tuyến và vị trí tủ điều khiển

Trước khi chọn ống, cần có bản vẽ xác định vị trí tủ điều khiển chiếu sáng và toàn bộ các trụ đèn dọc tuyến, bao gồm khoảng cách giữa các trụ và các điểm cần rẽ nhánh. Sơ đồ này là cơ sở để tính tổng chiều dài tuyến ống cần dùng, đồng thời xác định những đoạn nào cần đi qua khu vực chịu tải như lòng đường hoặc lối xe ra vào. Con số cụ thể về khoảng cách trung bình từ tủ điều khiển đến cột đèn theo từng loại dự án sẽ khác nhau tùy từng trường hợp nên được xác định theo hồ sơ thiết kế cụ thể của từng công trình. Gọi hotline 0904888186 để nhận tư vấn chính xác nhất.

Bước 2: Chọn size ống theo số lượng và tiết diện cáp

Với mỗi đoạn tuyến, cần xác định số lượng cáp sẽ đi chung trong một ống và đường kính ngoài của từng loại cáp, từ đó chọn size ống phù hợp trong dải quy cách sẵn có (32/25, 40/30, 50/40, 65/50, 85/65, 90/70, 105/80, 110/90, 130/100, 160/125…). Với các đoạn có thể mở rộng thêm trụ đèn trong tương lai, nên cân nhắc chọn size lớn hơn một mức để dự phòng, tránh phải đào lại toàn bộ tuyến khi nhu cầu tăng lên.

Bước 3: Xác định độ sâu chôn ống phù hợp vị trí lắp đặt

Độ sâu chôn ống cần được xác định theo từng vị trí cụ thể như vỉa hè, dải cây xanh hay khu vực giao cắt với lòng đường, vì mỗi vị trí có yêu cầu bảo vệ khác nhau. Mỗi công trình có đặc điểm riêng nên bảng độ sâu chôn ống khuyến nghị cụ thể theo từng vị trí lắp đặt cho tuyến cáp chiếu sáng công cộng cần được khảo sát cụ thể nhà thầu nên đối chiếu hồ sơ thiết kế được duyệt và các quy chuẩn hạ tầng kỹ thuật đô thị hiện hành để áp dụng đúng độ sâu cho từng đoạn tuyến trước khi thi công.

Bước 4: Bố trí phụ kiện tại điểm nối và điểm đấu vào trụ đèn

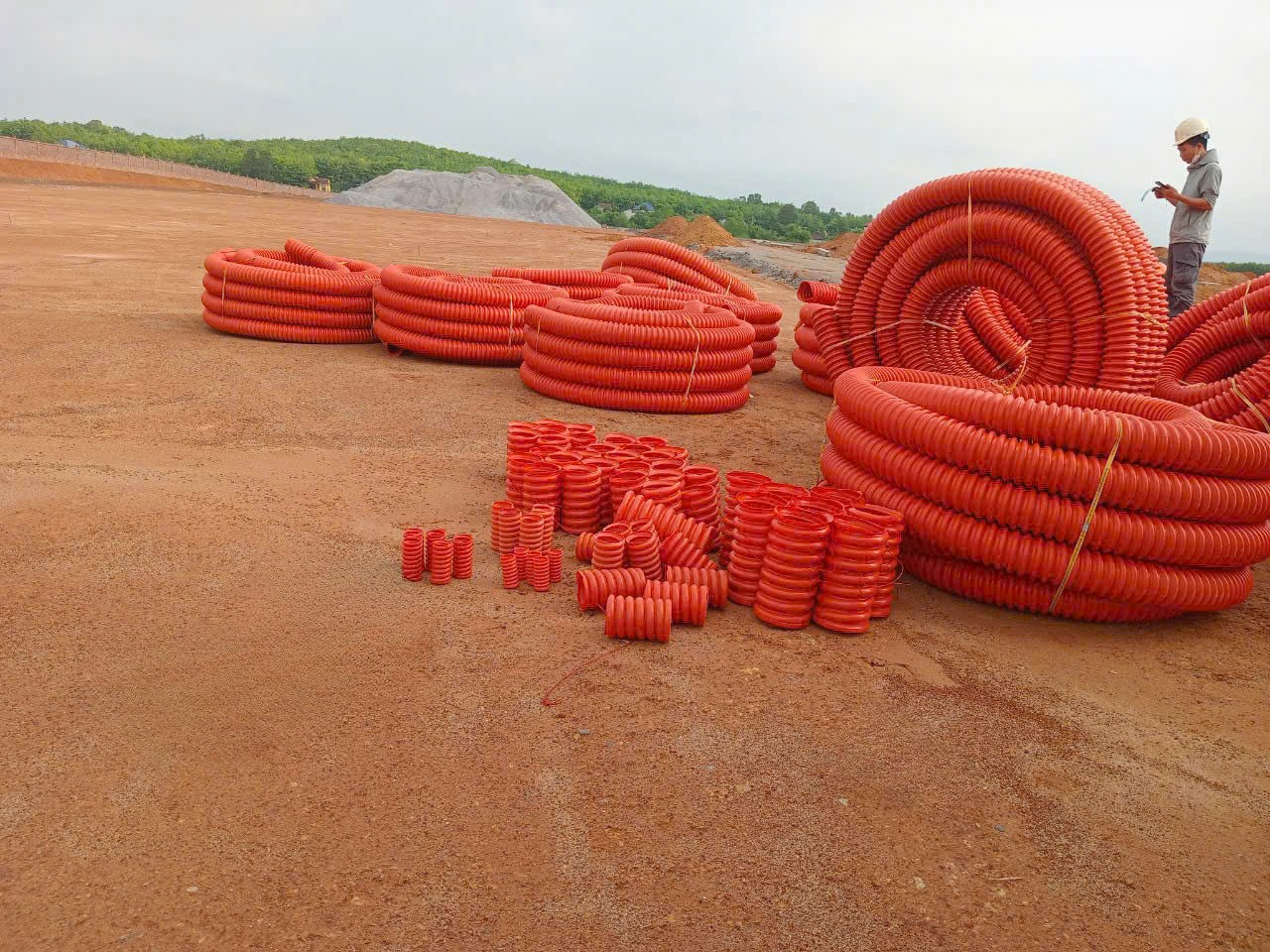

Tại các vị trí nối ống hoặc chuyển hướng tuyến, nên dùng măng sông nối ống HDPE để đảm bảo độ kín và tránh đất cát lọt vào lòng ống. Ở đầu ống dẫn vào chân trụ đèn, có thể dùng đầu bịt ống HDPE hoặc nút loe để bảo vệ đầu cáp trong thời gian chờ đấu nối, đồng thời hạn chế nước đọng trong ống. Việc chuẩn bị đầy đủ phụ kiện ngay từ đầu giúp quá trình thi công diễn ra liên tục, không phải dừng lại giữa chừng để chờ vật tư.

Bước 5: Lắp đặt băng cảnh báo và hoàn trả mặt bằng

Sau khi đặt ống xuống rãnh đào, nên rải thêm một lớp băng cảnh báo cáp ngầm phía trên tuyến ống trước khi lấp đất, giúp các đơn vị thi công hạ tầng khác về sau dễ dàng nhận biết vị trí tuyến cáp mà không đào phải. Bước này đặc biệt quan trọng ở khu vực đô thị, nơi thường có nhiều đơn vị khác nhau cùng thi công hạ tầng ngầm trên cùng một tuyến đường theo thời gian.

Nếu bạn đang phân vân giữa các size ống cho từng đoạn tuyến, có thể liên hệ hotline 0904888186 để nhận hỗ trợ so sánh phương án theo bản vẽ thực tế của dự án.

Những sai lầm thường gặp khi chọn ống HDPE cho chiếu sáng công cộng

Một số lỗi tưởng nhỏ nhưng lại gây tốn kém đáng kể khi phải sửa chữa sau khi đã hoàn trả mặt bằng. Dưới đây là các sai lầm phổ biến mà đội thi công nên tránh.

Chọn size ống quá sát nhu cầu hiện tại

Nhiều đơn vị chỉ tính đủ số cáp cần dùng ngay tại thời điểm thi công mà không dự phòng cho khả năng mở rộng, dẫn đến khi khu vực phát triển thêm trụ đèn thì phải đào lại toàn bộ tuyến cũ. Việc này không chỉ tốn chi phí đào lại mà còn ảnh hưởng đến giao thông và cảnh quan khu vực trong thời gian thi công bổ sung. Cân nhắc chọn size lớn hơn một mức ngay từ đầu ở các đoạn tuyến chính thường là lựa chọn tiết kiệm hơn về lâu dài.

Bỏ qua yêu cầu bảo vệ tại điểm giao cắt lòng đường

Đoạn ống đi qua lòng đường hoặc lối xe ra vào chịu tải trọng khác hẳn so với đoạn dưới vỉa hè, nhưng một số đơn vị vẫn dùng chung một cách bố trí cho cả tuyến. Nếu không có biện pháp bảo vệ bổ sung tại các điểm này, nguy cơ ống bị nén vỡ dưới tải trọng xe cộ sẽ tăng lên theo thời gian sử dụng. Cần rà soát kỹ bản vẽ để xác định chính xác những đoạn nào đi qua khu vực chịu tải và có phương án riêng cho từng đoạn.

Không đánh dấu tuyến ống trước khi lấp đất

Bỏ qua bước rải băng cảnh báo cáp ngầm là lỗi khá phổ biến, đặc biệt ở các dự án làm gấp tiến độ. Hậu quả là các đơn vị thi công hạ tầng khác (cấp nước, viễn thông…) triển khai sau này có thể đào trúng tuyến cáp chiếu sáng đang vận hành, gây gián đoạn hệ thống đèn trên diện rộng. Đây là bước chi phí thấp nhưng giá trị phòng ngừa rất lớn, không nên bỏ qua để tiết kiệm thời gian thi công.

Lưu ý an toàn: mọi công việc đấu nối cáp điện vào tủ điều khiển và trụ đèn cần được thực hiện bởi thợ điện hoặc kỹ thuật viên có chuyên môn, tuân thủ quy trình cắt điện và kiểm tra an toàn trước khi thao tác. Không tự ý đấu nối khi chưa xác nhận tuyến cáp đã được cách ly nguồn điện.

Hỏi nhanh đáp gọn về ống HDPE cho chiếu sáng công cộng

Dưới đây là một số thắc mắc mà đội thi công và đơn vị quản lý chiếu sáng thường đặt ra khi lên phương án cho dự án đèn đường, đèn công viên hoặc đèn khu dân cư.

Ống HDPE cho chiếu sáng khác gì ống luồn cáp điện lực thông thường?

Về bản chất vật liệu, cả hai đều là ống nhựa xoắn HDPE với cấu tạo gân xoắn tương tự nhau. Điểm khác biệt chủ yếu nằm ở cách bố trí tuyến: cáp chiếu sáng công cộng đi theo tuyến dài với rất nhiều điểm rẽ nhánh nhỏ vào từng trụ đèn, trong khi cáp điện lực thường tập trung tại các điểm đấu nối lớn như trạm biến áp hoặc tủ phân phối. Vì vậy, việc lựa chọn size ống cho tuyến chiếu sáng cần tính toán kỹ theo số lượng nhánh rẽ, thay vì chỉ tính theo tổng công suất tải như tuyến điện lực.

Có thể dùng chung một size ống cho toàn bộ tuyến chiếu sáng không?

Không nên, vì số lượng cáp đi qua từng đoạn tuyến khác nhau đáng kể – đoạn gần tủ điều khiển thường gộp nhiều cáp hơn đoạn cuối tuyến chỉ còn 1-2 cáp cấp cho vài trụ đèn cuối cùng. Dùng chung một size lớn cho toàn tuyến sẽ gây lãng phí vật tư ở các đoạn cuối, trong khi dùng chung size nhỏ có thể không đủ cho đoạn đầu tuyến. Cách làm hợp lý là chia tuyến thành nhiều đoạn và chọn size phù hợp riêng cho từng đoạn dựa trên số lượng cáp thực tế đi qua. Tại các vị trí chuyển tiếp giữa hai size ống, có thể sử dụng phụ kiện ống xoắn côn thu để kết nối và thay đổi quy cách ống.

Ống HDPE có cần thay thế định kỳ khi dùng cho chiếu sáng công cộng không?

Ống được chôn ngầm trong đất thường ít chịu tác động trực tiếp từ thời tiết bên ngoài như tia UV hay mưa nắng, nên tuổi thọ chủ yếu phụ thuộc vào việc thi công đúng độ sâu và có biện pháp bảo vệ tại các điểm chịu tải. Việc kiểm tra định kỳ thường tập trung vào tủ điều khiển, đầu nối cáp tại chân trụ đèn hơn là bản thân đoạn ống chôn ngầm, trừ khi có dấu hiệu sụt lún hoặc rò rỉ nước vào tủ điện. Đơn vị quản lý nên có kế hoạch kiểm tra định kỳ toàn hệ thống theo lịch bảo trì riêng của từng dự án.

Chọn đúng ống HDPE cho hệ thống chiếu sáng công cộng của bạn

Tóm lại, việc chọn ống HDPE cho chiếu sáng công cộng không chỉ dừng ở việc chọn đúng size, mà còn cần tính đến cách bố trí tuyến từ tủ điều khiển đến từng trụ đèn, độ sâu chôn phù hợp theo từng vị trí, và phương án dự phòng cho khả năng mở rộng sau này. Nếu dự án của bạn có nhiều điểm rẽ nhánh vào trụ đèn hoặc phải đi qua khu vực chịu tải như lòng đường, nên rà soát kỹ bản vẽ và chọn size ống riêng cho từng đoạn tuyến thay vì áp dụng một cách bố trí chung cho toàn bộ công trình. Bạn có thể gửi bản vẽ hoặc thông số tuyến đèn qua Zalo 0904888186 để được hỗ trợ tư vấn chọn size ống phù hợp với dự án chiếu sáng đang triển khai.

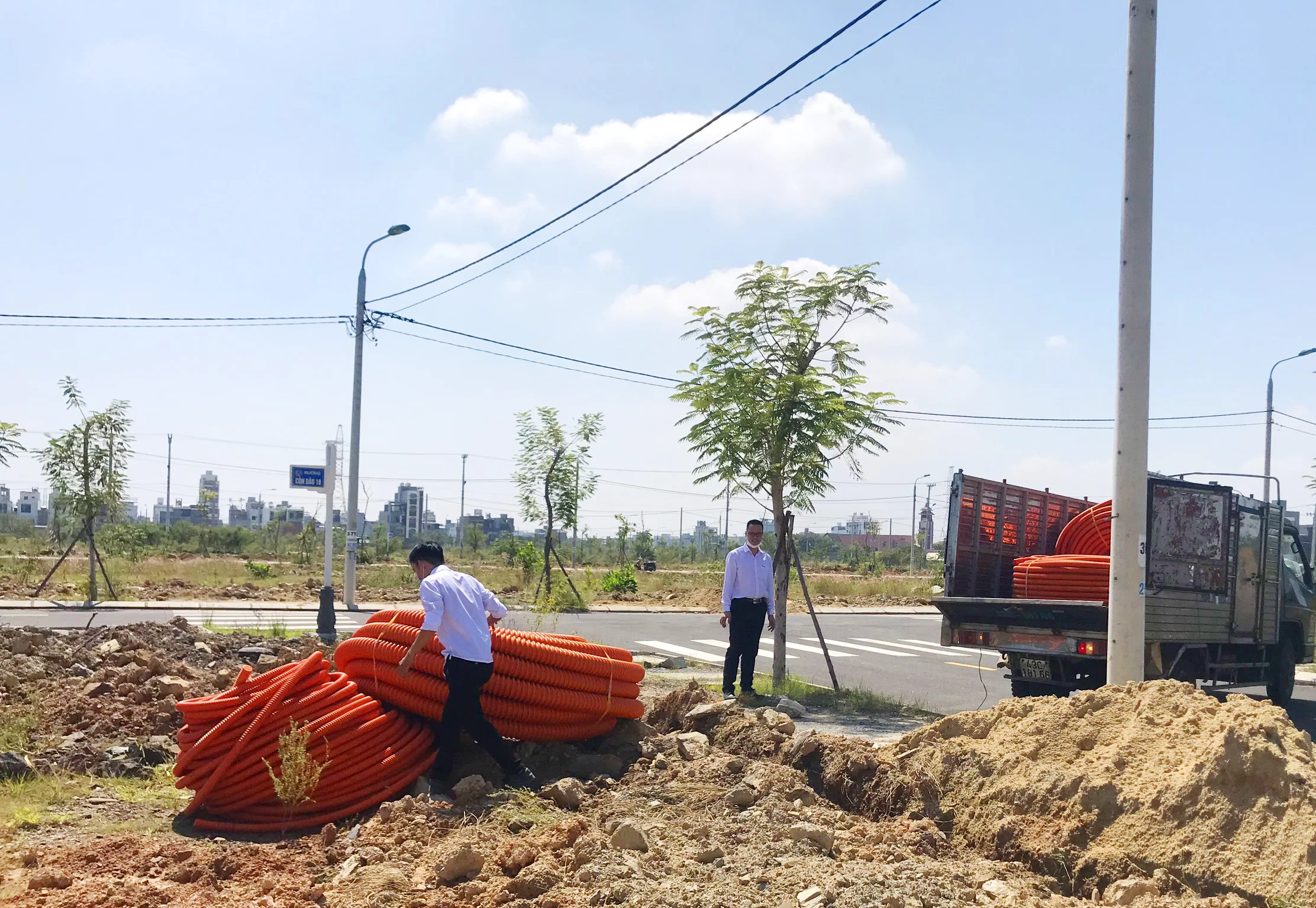

Ngoài ra, có thể tham khảo thêm các dự án hạ tầng ngầm đã triển khai thực tế để hình dung rõ hơn cách bố trí tuyến ống trong các công trình tương tự.
