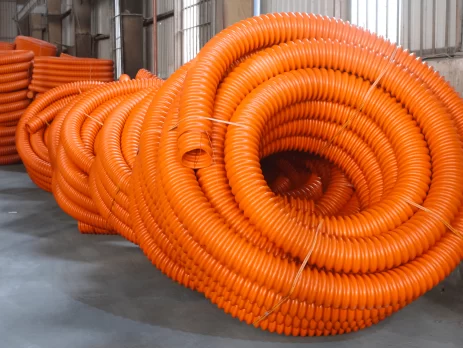

Khi thi công các công trình điện ngầm, việc bảo vệ dây cáp khỏi những tác động từ môi trường bên ngoài như độ ẩm, lực nén, hóa chất... là yếu tố quan trọng. Ống nhựa gân xoắn HDPE chính là "vệ sĩ" đắc lực cho nhiệm vụ này. Tuy nhiên, chọn đường kính ống xoắn HDPE phù hợp với từng loại cáp điện như thế nào để vừa đảm bảo kỹ thuật, vừa tiết kiệm chi phí lại là điều không phải ai cũng biết. Trong bài viết này, ongnhuaxoan.com sẽ cùng tìm hiểu nguyên tắc vàng và các bước chi tiết để chọn đúng loại ống HDPE cho công trình của bạn.

1. Tại sao việc chọn đúng kích thước ống xoắn HDPE lại quan trọng?

Việc chọn bừa một cuộn ống xoắn HDPE có thể dẫn đến những hậu quả tai hại trong quá trình thi công và vận hành:

• Nếu ống quá nhỏ: Bạn sẽ không thể luồn cáp qua được, hoặc nếu cố luồn sẽ làm xước vỏ cáp, hỏng cáp. Hơn nữa, không gian quá chật hẹp khiến cáp điện không thể tản nhiệt khi hoạt động, dẫn đến nguy cơ chập cháy.
• Nếu ống quá to: Dễ thi công hơn nhưng lại gây lãng phí ngân sách không cần thiết. Ống quá to cũng chiếm nhiều diện tích lòng đất và tốn công sức đào rãnh.

Do đó, chọn đúng kích thước kích thước ống nhựa xoắn phù hợp với dây cáp điện là điều vô cùng quan trọng.

2. Nguyên tắc khi chọn ống xoắn HDPE phù hợp với cáp điện

Những lưu ý quan trọng mà bạn cần áp dụng khi chọn kích thước đường kính ống nhựa gân xoắn HDPE là: Đường kính trong của ống HDPE phải lớn hơn hoặc bằng 1.5 lần đường kính ngoài của cáp điện. Trong đó:

• Đường kính ngoài của cáp: Là kích thước tổng thể của sợi cáp (đã bao gồm các lớp vỏ bọc cách điện).
• Đường kính trong của ống HDPE: Là khoảng không gian rỗng bên trong ống để luồn cáp.

Các bước thực hiện tính chi tiết: Bước 1: Xác định đường kính ngoài của cáp điện. Bạn có thể đo trực tiếp bằng thước kẹp hoặc xem thông số kỹ thuật in trên vỏ cáp (hoặc catalog của nhà sản xuất cáp). Ví dụ: Bạn đang sử dụng cáp điện có đường kính ngoài là 20mm. Bước 2: Tính toán đường kính trong tối thiểu của ống. Áp dụng công thức: 20mm x 1.5 = 30mm. Vậy bạn cần một chiếc ống có đường kính trong tối thiểu là 30mm. Bước 3: Tra bảng quy chuẩn của ống HDPE OSPEN. Ống xoắn HDPE trên thị trường thường được ký hiệu theo chuẩn (Đường kính trong / Đường kính ngoài). Với kết quả 30mm ở trên, bạn có thể chọn loại ống HDPE có thông số 30/40 (đường kính trong 30mm, đường kính ngoài 40mm) hoặc nhích lên một chút là 40/50 nếu đường đi của cáp có nhiều khúc uốn cong. Bên cạnh kích thước, để đảm bảo công trình bền bỉ bạn cần lưu ý thêm các yếu tố sau:

• Đường cáp đi thẳng hay uốn cong: Nếu đoạn đường thi công có nhiều khúc cua khúc khuỷu, bạn nên cộng thêm một chút biên độ an toàn (chọn ống to hơn kích thước tính toán một bậc) để việc kéo cáp dễ dàng hơn.
• Độ dày của ống: Nếu ống được chôn ở những nơi có tải trọng lớn (dưới lòng đường xe cộ qua lại), hãy chọn loại ống có độ dày thành ống lớn để tăng khả năng chịu áp lực.

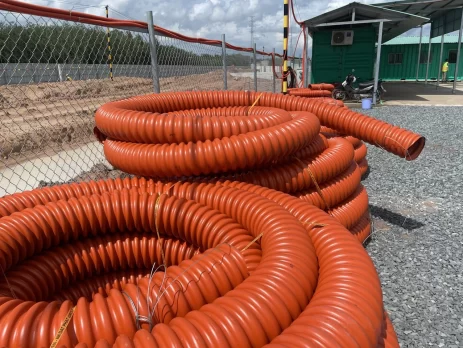

• Màu sắc quy chuẩn: Thông thường, tại Việt Nam, ống nhựa xoắn màu cam được sử dụng phổ biến nhất cho cáp điện ngầm. Màu đen thường dùng cho viễn thông hoặc môi trường phơi sáng ngoài trời, còn màu xám/xanh dùng cho cáp thông tin.
• Thương hiệu và chất lượng: Hãy ưu tiên những nhà sản xuất có chứng nhận chất lượng (ISO, TCVN) uy tín trên thị trường. Chẳng hạn như ống HPDE nhựa xoắn OSPEN của An Đạt Phát với hơn 20 kinh nghiệm trong sản xuất ống và được nhiều dự án lớn trọng điểm quốc gia lựa chọn.

3. Bảng tra đường kính ống xoắn OSPEN với cáp điện

STT	Cáp	Loại cáp	Đường kính cáp(mm)	OSPEN phù hợp
1	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x35	15	25
2	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x50	17	30
3	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x70	19	30
4	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x95	21	30
5	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x120	23	30
6	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x150	24	40
7	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x185	26	40
8	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x240	29	50
9	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x300	31	50
10	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x400	37	65
11	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x500	42	65
12	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x630	42	65
13	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 1 lõi	1x800	42	65
14	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x6	16	30
15	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x10	17	30
16	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x16	19	40
17	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x25	23	40
18	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x35	26	50
19	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x50	29	50
20	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x70	34	65
21	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x95	38	65
22	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x120	42	65/70
23	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x150	47	70/80
24	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x185	53	80/90
25	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x240	60	90/100
26	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x300	65	100
27	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x400	72	125
28	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 2 lõi	2x500	81	125
29	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x6	18	30
30	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x10	19	30
31	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x16	21	40
32	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x25	25	40
33	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x35	27	50
34	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x50	31	50
35	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x70	37	65
36	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x95	41	65
37	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x120	45	70/80
38	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x150	50	80
39	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x185	56	90/100
40	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x240	62	100
41	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x300	67	100/125
42	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x400	78	125/150
43	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 3 lõi	3x500	85	150/160
44	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x6	19	30
45	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x10	20	30/40
46	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x16	23	40
47	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x25	27	40/50
48	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x35	30	50
49	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x50	35	65
50	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x70	40	65
51	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x95	45	70/80
52	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x120	50	80
53	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x150	55	90/100
54	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x185	62	100
55	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x240	68	90/100
56	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x300	75	125/150
57	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x400	86	175
58	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi bằng nhau	4x500	95	200
59	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x6 + 1x4	18	30
60	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x10 + 1x6	19	30
61	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x16 + 1x10	21	40
62	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x25 + 1x16	25	40
63	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x35 + 1x16	27	50
64	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x50 + 1x25	31	50
65	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x70 + 1x35	37	65
66	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x95 + 1x50	41	65
67	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x120 + 1x70	45	70/80
68	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x150 + 1x95	50	80
69	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x185 + 1x120	56	90/100
70	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x240 + 1x150	62	100
71	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x300 + 1x185	67	100/125
72	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x400 + 1x240	78	125/150
73	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x500 + 1x300	85	160/175
74	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x6 + 2x4	21	40
75	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x10 + 2x6	23	40
76	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x16 + 2x10	25	40/50
77	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x25 + 2x16	30	50
78	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x35 + 2x16	33	50/65
79	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x50 + 2x25	39	65/70
80	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x70 + 2x35	45	70/80
81	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x95 + 2x50	50	80
82	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x120 + 2x70	56	90/100
83	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x150 + 2x95	63	100
84	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x185 + 2x120	70	125/150
85	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x240 + 2x150	78	150/160
86	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x300 + 2x185	85	160/175
87	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x400 + 2x240	93	175/200
88	Cáp hạ ngầm hạ thế 0,6/1kV - Cáp 4 lõi (3 lớn và 1 nhỏ)	3x500 + 2x300	98	200
89	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x35	26	40
90	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x50	27	50
91	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x70	29	50
92	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x95	31	50
93	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x120	32	50
94	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x150	34	65
95	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x185	35	65
96	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x240	38	65
97	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x300	40	65
98	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x400	43	65/70
99	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x500	47	70/80
100	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x630	51	80
101	Cáp ngầm trung thế 24kV - không giáp - Cáp 1 lõi	1x800	55	90/100
102	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x35	50	80
103	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x50	53	80/90
104	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x70	57	90/100
105	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x95	60	90/100
106	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x120	64	100
107	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x150	67	100/125
108	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x185	71	125
109	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x240	76	125/150
110	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x300	81	150/160
111	Cáp ngầm trung thế 24kV - không giáp - Cáp 3 lõi	3x400	88	175
112	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x35	30	50
113	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x50	31	50
114	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x70	33	50/65
115	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x95	35	65
116	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x120	37	65
117	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x150	38	65
118	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x185	40	65
119	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x240	43	65/70
120	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x300	45	70/80
121	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x400	48	80
122	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x500	52	80/90
123	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x630	56	90/100
124	Cáp ngầm trung thế 24kV - giáp băng - Cáp 1 lõi	1x800	61	100
125	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x35	55	90/100
126	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x50	58	90/100
127	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x70	62	100
128	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x95	66	100/125
129	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x120	69	125
130	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x150	73	125
131	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x185	77	125/150
132	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x240	84	150/160
133	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x300	88	175
134	Cáp ngầm trung thế 24kV - giáp băng - Cáp 3 lõi	3x400	95	200
135	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x35	59	90/100
136	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x50	61	100
137	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x70	65	100/125
138	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x95	69	125
139	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x120	74	125
140	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x150	78	125/150
141	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x185	81	125/150
142	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x240	87	160/175
143	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x300	92	175
144	Cáp ngầm trung thế 24kV - giáp lưới thép - Cáp 3 lõi	3x400	98	200

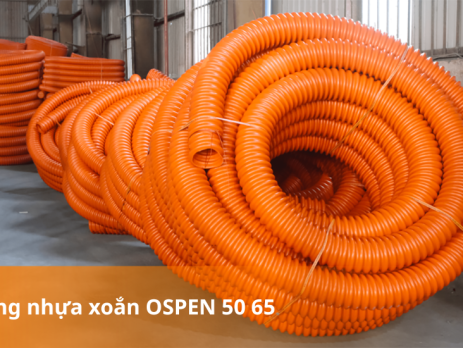

Nắm rõ cách chọn ống xoắn HDPE phù hợp với cáp điện không chỉ giúp quá trình thi công luồn cáp trở nên nhẹ nhàng, nhanh chóng mà còn đảm bảo an toàn cho hệ thống điện ngầm trong suốt nhiều thập kỷ. Hãy ghi nhớ nguyên tắc đường kính ống bằng 1.5 lần đường kính cáp để đưa ra quyết định mua hàng chính xác nhất. Nếu bạn còn bất cứ thắc mắc nào hay cần tư vấn hãy liên hệ Hotline 0904.888.186 để được hỗ trợ miễn phí 24/7. >> Xem thêm: Ống nhựa xoắn hdpe ospen 32/25 Ống nhựa xoắn hdpe ospen 40/30 Ống nhựa xoắn hdpe ospen 50/40 Ống nhựa xoắn hdpe ospen 50/65 Ống nhựa xoắn hdpe ospen 65/85 Ống nhựa xoắn hdpe ospen 90/70 Ống nhựa xoắn hdpe ospen 80/105 Ống nhựa xoắn hdpe ospen 90/110 Ống nhựa xoắn hdpe ospen 160/125 Ống nhựa xoắn hdpe ospen 195/150 Ống nhựa xoắn hdpe ospen 160/210 Ống nhựa xoắn hdpe ospen 175/230 Ống nhựa xoắn hdpe ospen 260/200 Ống nhựa xoắn hdpe ospen 250/320
